O que é um acoplamento de diafragma nos sistemas de acionamento industrial de Gana?

O que é um acoplamento de diafragma nos sistemas de acionamento industrial de Gana?

A acoplamento de diafragma é um dispositivo mecânico instalado entre duas extremidades de eixo dentro de um sistema de acionamento industrial para transmitir torque rotacional enquanto permite um grau de deslocamento angular, paralelo ou axial entre eles. Em vez de depender de inserções de borracha ou luvas elastoméricas, o acoplamento utiliza um disco metálico fino e contornado, conhecido como diafragma, que flexiona levemente para acomodar o desalinhamento enquanto o restante do conjunto mantém uma conexão rígida de metal com metal. Isto coloca o projeto dentro do grupo mais amplo de acoplamentos flexíveis não elásticos, onde a compensação ocorre através de movimento relativo ou folga entre componentes rígidos, em vez de através da deformação elástica do material. Dentro dos sistemas de acionamento industrial do Gana, incluindo aqueles encontrados em locais de mineração, fábricas de cimento e estações de bombeamento, esta construção apoia entrega de torque consistente sob velocidades de rotação constantes e carga constante, condições que descrevem uma grande parte de máquinas industriais em operação contínua.

Como o diafragma é feito inteiramente de metal, não há nenhum componente de borracha sujeito a endurecimento gradual ou rachaduras devido à exposição ao calor e ao óleo ao longo do tempo. Isso confere ao acoplamento uma rigidez torcional comparativamente alta, o que significa que ocorre muito pouca torção entre os lados acionador e acionado durante a operação, uma característica importante quando é necessário um tempo rotacional preciso entre equipamentos conectados em sistemas de acionamento que operam em ambientes industriais exigentes.

Como o acoplamento de diafragma tipo MPJ com eixo intermediário difere dos projetos padrão?

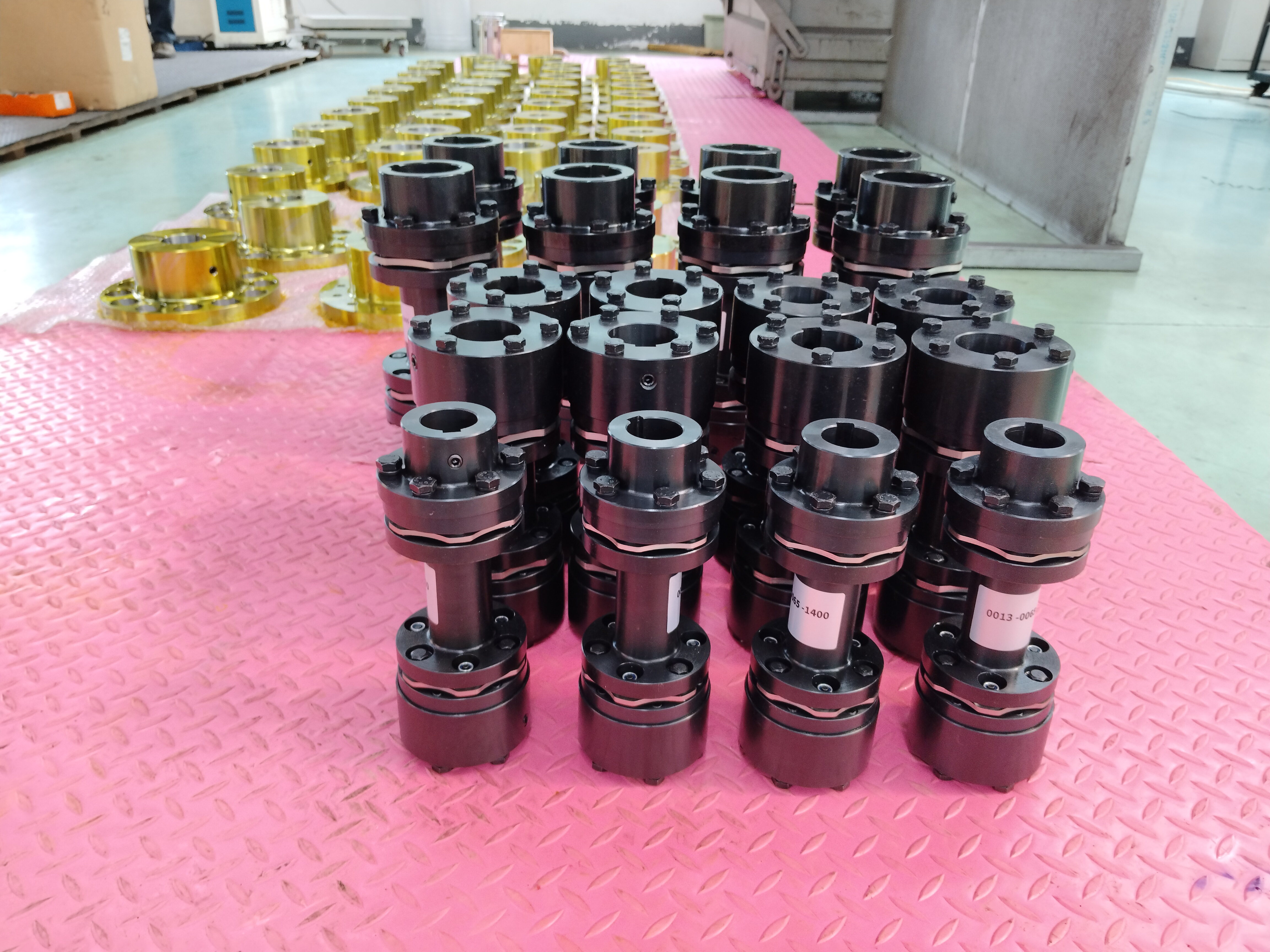

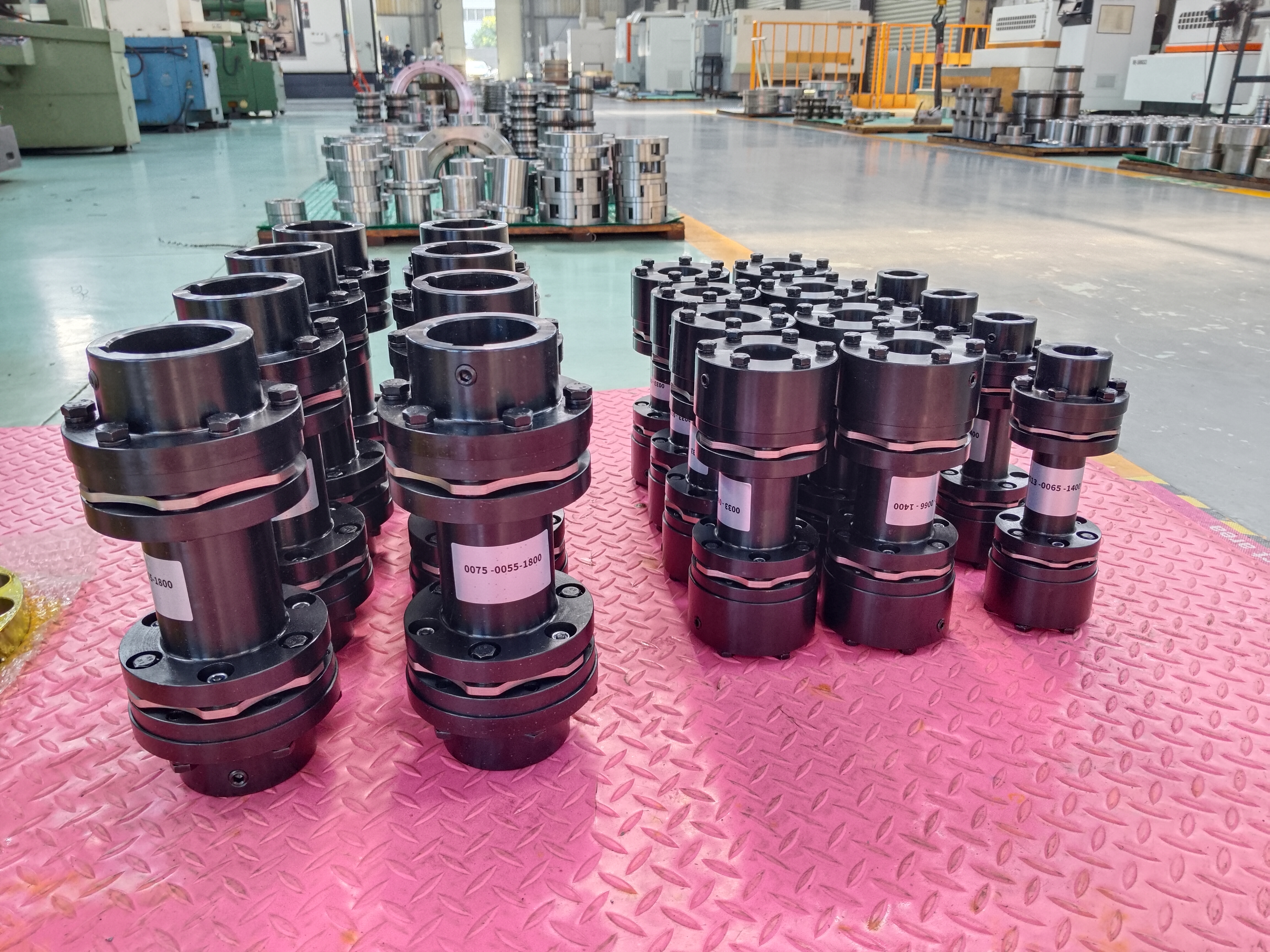

Entre as variantes de acoplamento de diafragma utilizadas em sistemas de acionamento industriais, o acoplamento de diafragma tipo MPJ com eixo intermediário, construído de acordo com a especificação Q/YP 21002X-2018, atende a uma necessidade específica de engenharia: transmitir torque por uma distância maior entre dois equipamentos que não podem ser posicionados próximos um do outro. Em vez de conectar dois conjuntos de diafragma diretamente, cubo a cubo, este projeto insere um eixo intermediário de alta resistência entre duas unidades de diafragma, uma montada perto do equipamento de acionamento e outra perto do equipamento acionado. Esse arranjo permite que o acoplamento abranja uma lacuna de instalação considerável, ao mesmo tempo em que corrige o deslocamento diagonal, axial e paralelo que se desenvolve ao longo desse vão devido à variação da fundação ou ao crescimento térmico do eixo.

Comparado com os acoplamentos de mola tipo cobra, que usam um elemento de mola de metal enrolado através de dentes de cubo ranhurados para transmitir torque e absorver algum choque, o projeto do diafragma MPJ depende de um conjunto de diafragma todo em metal, em vez de um mecanismo de mola e ranhura. Esta diferença estrutural contribui para uma resposta de torção notavelmente rígida e um comportamento de equilíbrio dinâmico favorável, uma vez que não há elemento de mola solto sujeito a deslocamento sob força centrífuga em velocidades de rotação mais altas. O resultado é uma transmissão de torque estável mesmo quando a velocidade do eixo aumenta, juntamente com a redução do estresse mecânico transferido para os rolamentos e mancais e uma menor tendência à vibração durante a operação contínua.

Qual o papel do eixo intermediário na transmissão de energia de longa distância?

O eixo intermediário funciona como um membro de conexão rígido entre os dois conjuntos de diafragma e seu comprimento é selecionado de acordo com a distância física entre o equipamento acionador e acionado dentro do sistema de acionamento. Em aplicações como sistemas de acionamento de transportadores em locais de processamento de minério ou arranjos de bombas onde o motor fica a alguma distância da unidade acionada devido a requisitos de layout ou folga de segurança, esse eixo permite que o torque percorra essa lacuna sem exigir que o motor e a bomba fiquem diretamente adjacentes um ao outro. Como o próprio eixo é fabricado em liga de aço de alta resistência e dimensionado para resistir à flexão sob carga de torque, ele mantém a retilineidade ao longo de sua extensão, o que, por sua vez, ajuda os conjuntos de diafragma em cada extremidade a desempenharem sua função de compensação de desalinhamento conforme pretendido, em vez de compensar um eixo torto ou subdimensionado.

Por que o deslocamento diagonal, axial e paralelo é importante em instalações de grandes vãos?

Durante um longo período de instalação, pequenas variações no assentamento da fundação, expansão térmica do eixo sob temperatura operacional ou pequenos erros durante o alinhamento inicial podem se acumular em deslocamentos que seriam difíceis de serem absorvidos por um acoplamento curto e direto. Os conjuntos de diafragma posicionados em cada extremidade do eixo intermediário flexionam independentemente para corrigir o tipo específico de deslocamento que ocorre em seu respectivo ponto de conexão, seja esse deslocamento angular, axial ou uma combinação de ambos. Esta abordagem de compensação distribuída é parte da razão pela qual o projeto é adequado para instalações de grandes vãos, onde um único ponto de acoplamento estaria sob tensão de flexão excessiva.

Quais materiais e etapas de fabricação estão envolvidos na produção desses acoplamentos?

Os discos diafragma são geralmente produzidos em aço inoxidável ou aço-liga tratado termicamente, materiais selecionados por sua capacidade de flexionar repetidamente durante muitos ciclos operacionais sem desenvolver trincas por fadiga. A fabricação normalmente envolve estampagem de precisão ou corte a laser para formar o perfil do diafragma, seguido por um processo de tratamento térmico controlado que define as propriedades mecânicas necessárias para o desempenho de flexão a longo prazo. Os componentes do cubo e o eixo intermediário são usinados em aço carbono ou liga de aço e perfurados de acordo com o diâmetro do eixo com tolerâncias restritas, uma vez que mesmo pequenas imprecisões no furo podem introduzir vibração quando o conjunto estiver girando na velocidade operacional dentro de um sistema de acionamento industrial.

Quais características de desempenho devem ser esperadas deste tipo de acoplamento?

Como o conjunto do diafragma transmite torque através do contato contínuo de metal com metal, em vez de superfícies deslizantes ou engrenadas, a folga permanece próxima de zero durante toda a vida útil do acoplamento. A rigidez torcional é comparativamente alta, o que significa que o acoplamento torce muito pouco sob carga, o que suporta aplicações onde o sincronismo rotacional entre eixos conectados precisa permanecer consistente, como eixos de acionamento de geradores em estações de energia ou acionamentos de bombas dosadoras de precisão. O desempenho do balanceamento dinâmico também tende a ser favorável, uma vez que a construção toda em metal evita as irregularidades na distribuição de massa que podem ocorrer com projetos baseados em molas ou elastoméricos em velocidades de rotação mais altas.

Onde esses acoplamentos são aplicados nos sistemas de acionamento industrial de Gana?

O setor de mineração de Gana, incluindo operações de ouro e manganês, muitas vezes envolve arranjos de acionamento de transportadores e britadores, onde a colocação do motor é ditada pelo layout estrutural e não pela proximidade do equipamento acionado, tornando os projetos de acoplamento de eixo intermediário uma solução prática para conectar esses componentes espaçados dentro de um sistema de acionamento maior. As instalações de fabricação de cimento aplicam arranjos de acoplamento de longo vão semelhantes nos trens de acionamento do forno, onde a expansão térmica ao longo do comprimento do eixo durante ciclos de queima contínua exige que os conjuntos de diafragma corrijam o deslocamento que se desenvolve gradualmente durante a operação.

Instalações de geração de energia, incluindo usinas térmicas e hidrelétricas, utilizam acoplamentos de diafragma com eixos intermediários para conectar turbinas a geradores posicionados a uma distância fixa dentro do layout da casa de força. As instalações de tratamento de água e bombeamento de irrigação também aplicam este tipo de acoplamento onde a colocação da bomba e do motor é separada por requisitos estruturais ou de acesso de manutenção, permitindo que o torque percorra a lacuna enquanto as seções do diafragma lidam com qualquer desalinhamento resultante em cada ponto de conexão.

O que deve ser revisado antes de selecionar e instalar este tipo de acoplamento?

A seleção começa com a confirmação dos requisitos de torque e velocidade de rotação do equipamento conectado em relação à capacidade nominal do acoplamento, juntamente com a medição da extensão real da instalação para que o comprimento do eixo intermediário possa ser especificado corretamente para o sistema de acionamento em questão. O diâmetro do furo do eixo e as dimensões do rasgo de chaveta nos lados acionador e acionado precisam corresponder precisamente aos cubos do acoplamento, uma vez que uma conexão mal ajustada pode introduzir vibração, independentemente de quão bem o conjunto do diafragma esteja classificado para a aplicação.
