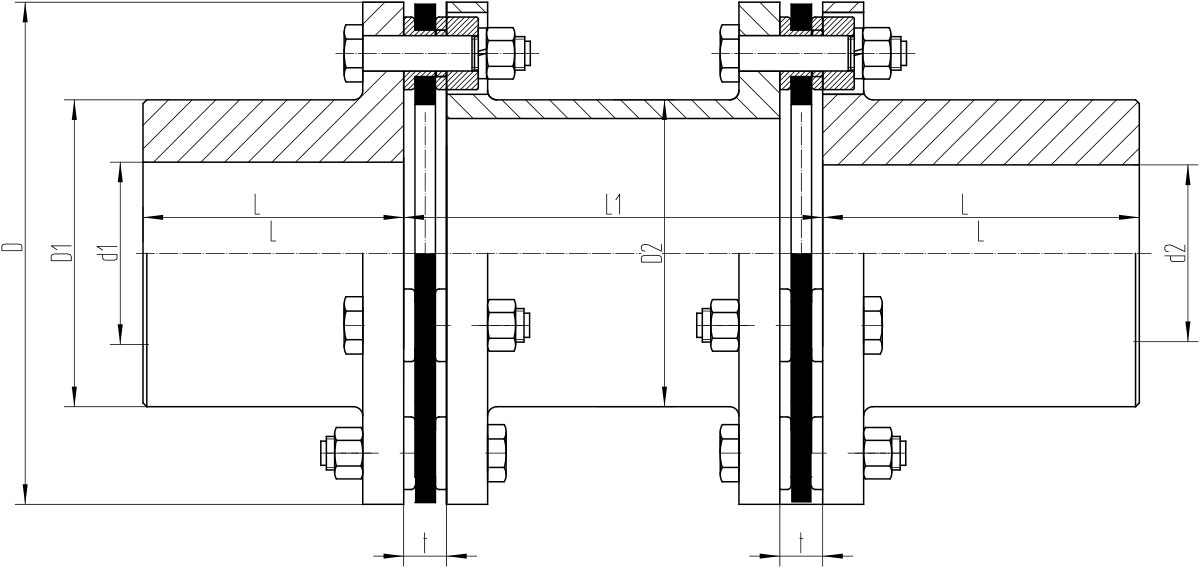

Acoplamento de diafragma tipo MPJ com eixo intermediário (Q/YP 21002X-2018)

Visão geral
O acoplamento de diafragma tipo MPJ com eixo intermediário é um componente mecânico de alto desempenho projetado para conectar dois eixos em um sistema de transmissão de potência, garantindo a transferência de torque enquanto acomoda o desalinhamento entre os eixos. Esse tipo de acoplamento é particularmente útil em aplicações que exigem conexões de eixo de longa distância e oferece várias vantagens, incluindo alta rigidez torcional, baixa manutenção e capacidade de lidar com altas velocidades de rotação.

Conceção e construção
1. Elementos do diafragma:
A principal característica do acoplamento do tipo MPJ são os seus elementos de diafragma. Trata-se de placas metálicas finas e flexíveis que permitem uma ligeira flexão e movimento axial, mantendo um elevado grau de rigidez torcional. Os diafragmas são concebidos para lidar com desalinhamentos angulares, axiais e paralelos.
2. Eixo intermédio:
A inclusão de um eixo intermédio permite que o acoplamento cubra distâncias maiores entre as máquinas conectadas. Este eixo intermédio é normalmente feito de materiais de alta resistência para garantir durabilidade e confiabilidade em várias condições de operação.
3. Cubo e flanges:
O acoplamento consiste em cubos que se fixam aos respectivos eixos e flanges que prendem os diafragmas no lugar. Esses componentes são projetados com precisão para garantir um encaixe seguro e desempenho ideal.
4. Parafusos e fixadores:
Parafusos e fixadores de alta resistência são usados para montar o diafragma nos cubos e flanges, garantindo uma conexão robusta e confiável, capaz de suportar altos níveis de torque e velocidade de rotação.

Principais características
1. Rigidez torcional:
O acoplamento de diafragma tipo MPJ oferece excelente rigidez torcional, tornando-o ideal para aplicações em que a transmissão precisa do torque é fundamental.
2. Acomodação de desalinhamento:
Este tipo de acoplamento lida eficazmente com vários tipos de desalinhamento, incluindo deslocamento angular, paralelo e axial, sem comprometer o desempenho.
3. Baixa manutenção:
O design do acoplamento de diafragma minimiza o desgaste, reduzindo a necessidade de manutenção frequente e aumentando a vida útil geral do acoplamento.
4. Capacidade de alta velocidade:
A construção robusta e a engenharia de precisão do acoplamento de diafragma tipo MPJ tornam-no adequado para aplicações de alta velocidade, garantindo um funcionamento estável e fiável.
5. Resistência à corrosão:
Os materiais utilizados na construção do acoplamento, tais como o aço inoxidável para diafragmas, proporcionam uma excelente resistência à corrosão, tornando-o adequado para utilização em ambientes adversos.

Aplicações

O acoplamento de diafragma tipo MPJ com eixo intermediário é utilizado em várias indústrias e aplicações, incluindo:

• Geração de energia: Ligação de turbinas e geradores.
• Engenharia naval: Sistemas de propulsão em navios e submarinos.
• Aeroespacial: Transmissão de energia em sistemas aeronáuticos.
• Maquinaria industrial: Compressores, bombas e ventiladores de alta velocidade.
• Petróleo e gás: Plataformas de perfuração e equipamentos de processamento.

Instalação e manutenção

Verificação do alinhamento:

Antes da instalação, é fundamental garantir que os eixos estejam o mais alinhados possível para minimizar a tensão nos componentes do acoplamento.
Aperto do torque:
O aperto adequado do torque dos parafusos é necessário para manter a integridade do conjunto do acoplamento. Siga as especificações do fabricante para as configurações de torque.
Inspeções regulares:
Devem ser realizadas inspeções periódicas para verificar se há sinais de desgaste ou danos nos diafragmas e outros componentes. Substitua as peças desgastadas conforme necessário.
Lubrificação:
Geralmente, o acoplamento de diafragma tipo MPJ não requer lubrificação, o que simplifica as rotinas de manutenção.

Conclusão
O acoplamento de diafragma tipo MPJ com eixo intermediário é uma solução versátil e confiável para conexões de eixos de longa distância em aplicações de alto desempenho. Sua capacidade de lidar com desalinhamentos, combinada com sua rigidez torcional e baixos requisitos de manutenção, torna-o uma excelente escolha para uma ampla gama de aplicações industriais e de engenharia.
