Elabore as etapas de instalação do acoplamento do diafragma

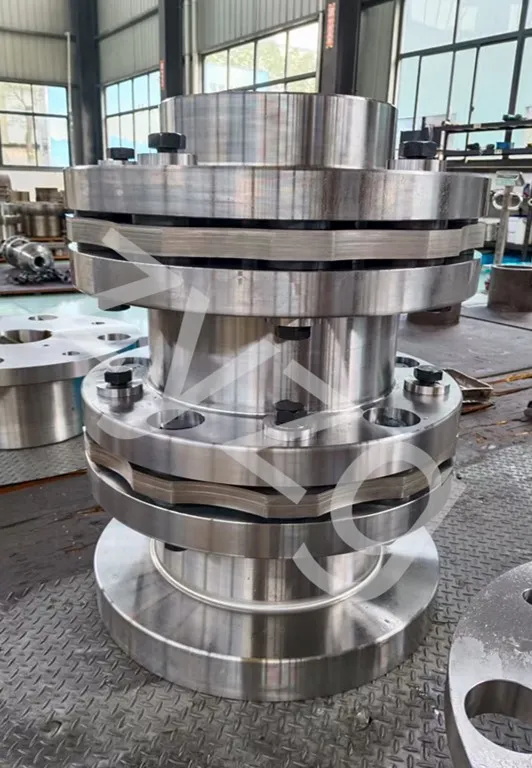

Vários grupos de diafragmas (placas finas de aço inoxidável) são interligados com as duas metades do acoplamento por parafusos. Cada grupo de diafragmas é composto por várias camadas empilhadas juntas. Os diafragmas são divididos em tipos de haste e tipos de peças inteiras de diferentes formatos. O acoplamento do diafragma compensa o deslocamento relativo dos dois eixos aos quais está conectado através da deformação elástica dos diafragmas. É um acoplamento flexível de elemento forte metálico de alto desempenho, que não requer lubrificação. Possui estrutura compacta, alta resistência, longa vida útil, sem folga rotacional, não é afetado pela temperatura e contaminação por óleo e possui características de resistência a ácidos e álcalis e resistência à corrosão. É adequado para transmissão de sistemas de eixo em ambientes de trabalho de alta temperatura, alta velocidade e meio corrosivo.

Etapas de instalação do acoplamento do diafragma:

1. Ao instalar o acoplamento no local, conte cuidadosamente todos os componentes para garantir que não faltem peças. Um conjunto de acoplamentos inclui um meio acoplamento ativo, um meio acoplamento passivo, um conjunto de diafragma de seis segmentos, parafusos aparafusados de alta resistência, porcas e arruelas de pressão, totalizando seis peças. Antes que as metades ativa e passiva sejam instaladas no eixo principal correspondente e alinhadas corretamente, armazene corretamente o conjunto do diafragma (não jogue, bata, pressione com força ou bata nele) para evitar afetar a precisão e a integridade do diafragma.

2. Limpe completamente as manchas de óleo e tinta do orifício interno do acoplamento do semieixo e do círculo externo do flange. Aplique aquecimento por banho de óleo ou aquecimento por indução nos semieixos principal e passivo (a temperatura não deve exceder 300°C, e geralmente é aconselhável controlá-la dentro de 160°C a 250°C). Antes de aquecer, conclua todos os preparativos de montagem, verifique se há erros dimensionais no tamanho do furo do eixo, comprimento, largura da ranhura e profundidade da ranhura, e se a cabeça do eixo principal apresenta arranhões ou amassados graves, para evitar que os semieixos após o aquecimento não se encaixem corretamente durante a montagem, afetando assim o uso ou mesmo causando danos, ou devido ao posicionamento incorreto do produto tornando impossível para os usuários localizarem com precisão durante a instalação subsequente de peças de reposição, afetando assim o uso.

3.  Os acoplamentos semiflexíveis primário e secundário instalados no mainframe passarão pela instalação de alinhamento através das etapas de alinhamento inicial, alinhamento aproximado e alinhamento preciso.

(1.)  Alinhamento inicial: Este processo envolve o uso do olho nu como método de controle para posicionar o motor e o ventilador em termos de orientação horizontal, distância frente-trás, diferença de altura e ângulo axial, etc., a fim de preparar o alinhamento subsequente.

(2.) Alinhamento aproximado: envolve o uso dos métodos mais simples, como uma régua ou um paquímetro vernier, bem como um paquímetro, para garantir que os planos principais dos dois dispositivos de meio acoplamento sejam paralelos entre si e que o espaçamento relativo esteja em conformidade com o requisito técnico do valor de folga t. Geralmente, o valor real da folga deve estar entre 0,5 mm e 0,8 mm maior que o valor teórico. Além disso, os desvios radiais das posições superior e inferior, bem como das posições frontal e traseira dos círculos externos dos flanges dos dois dispositivos de meio acoplamento devem ser consistentes.

Nota: Antes de usar, siga rigorosamente este manual de instalação e preencha cuidadosamente os seguintes itens. Você obterá um conjunto de acoplamento elástico que não requer manutenção, é duradouro, tem baixa taxa de falhas e é altamente confiável.
