As vantagens e características do acoplamento elástico de pinos

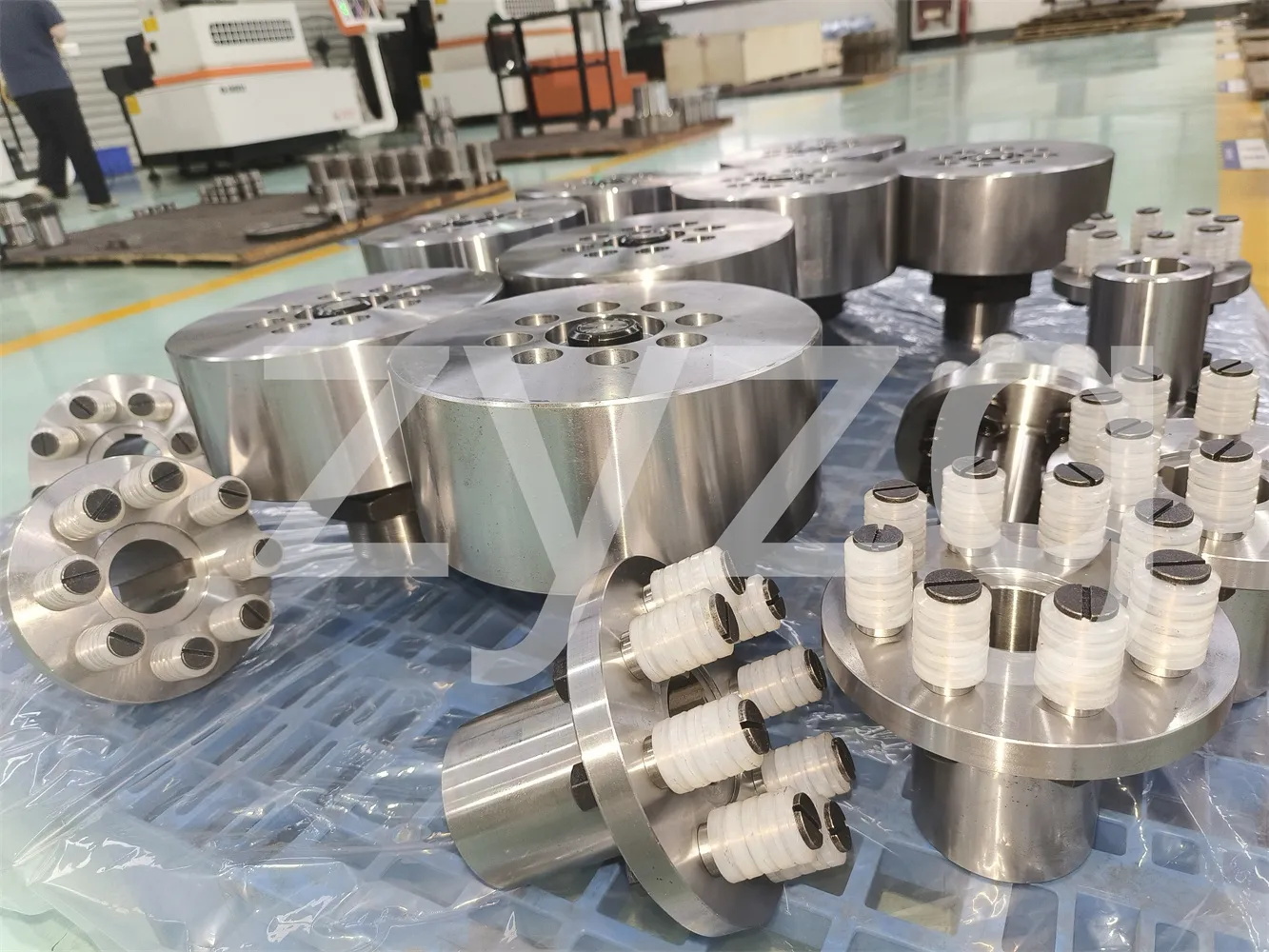

O acoplamento de pino elástico é um dispositivo que insere um pino de coluna de material elástico semimetálico nos orifícios de flange de dois acoplamentos, conseguindo assim metade da conexão de acoplamento. O material do elemento elástico é geralmente nylon, que tem a capacidade de compensar ligeiramente o deslocamento dos dois eixos. O elemento elástico funciona sob força de cisalhamento e tem baixa confiabilidade de trabalho, sendo adequado apenas para sistemas de eixo de transmissão de média velocidade com requisitos de confiabilidade mais baixos. Não é adequado para condições de trabalho com requisitos de confiabilidade mais elevados. Agora, vamos aprender sobre as vantagens e características do acoplamento de pino elástico.

O acoplamento de pino elástico é adequado para vários sistemas de transmissão coaxial. Ele transmite torque usando a resistência ao cisalhamento da seção transversal das hastes de náilon, com um torque nominal de 160 - 160.000 NM e uma faixa de temperatura de trabalho de -20 - 80. A estrutura é simples, com capacidade de amortecimento e redução de vibração e uma certa capacidade de compensar o deslocamento do eixo. É adequado para uso em ambientes que não suprimem ruído. A quantidade de correção permitida está dentro de um ângulo de 0,15 - 0,25 mm em direção a 0,5.

O acoplamento de pino elástico possui as seguintes características:

1. Devido à grande transmissão de torque, sob o mesmo torque, ele geralmente tem um diâmetro rotacional menor que o acoplamento dentário, é pequeno em volume e leve em peso. Pode substituir parcialmente o acoplamento dentário.

2. Comparado com o acoplamento dentário, ele tem uma estrutura mais simples, menos componentes, é fácil de fabricar e não requer uma máquina de processamento de engrenagens.

3. A manutenção é conveniente, a vida útil é longa e o pino da coluna de náilon pode ser substituído removendo o defletor.

4. O pino da coluna de nylon é um material autolubrificante, não requer lubrificação, o que não só economiza óleo lubrificante, mas também purifica o ambiente de trabalho.

5. A redução da energia vibratória é fraca e o ruído é alto.

Cenários aplicáveis para o acoplamento de pino elástico: O elemento elástico do acoplamento de pino elástico geralmente utiliza náilon, que tem a capacidade de compensar ligeiramente o deslocamento dos dois eixos. O elemento elástico funciona sob força cortante e a confiabilidade de trabalho é muito baixa. Ele é adequado apenas para sistemas de eixo de transmissão de média velocidade com requisitos de confiabilidade mais baixos e não para condições de trabalho com requisitos de confiabilidade mais altos.

Vantagens do acoplamento elástico de pinos:

1. O acoplamento do pino elástico transmite torque através da força de atrito gerada pela força de aperto do grupo de pinos da coluna na superfície de contato, comprimindo a luva elástica de borracha. É adequado para instalação em sistemas com base rígida, altura de instalação média a alta, pequenas cargas de impacto e baixos requisitos de redução de vibração para sistemas de eixo de pequena e média potência.

2. O funcionamento da manga elástica é comprimido e deformado. Devido à espessura fina, ao pequeno volume e à deformação elástica limitada da luva elástica, o acoplamento do pino elástico pode compensar o deslocamento e a elasticidade da linha do eixo, mas a quantidade de compensação permitida para o deslocamento da linha do eixo é pequena e a elasticidade é fraca.

3. A estrutura do acoplamento do pino elástico é simples, fácil de fabricar, não requer lubrificação, não precisa ser sinterizada com metal, é conveniente substituir a luva elástica, não requer movimentação do meio acoplamento e pode compensar o desalinhamento relativo dos dois eixos e o desempenho de vibração e amortecimento.
