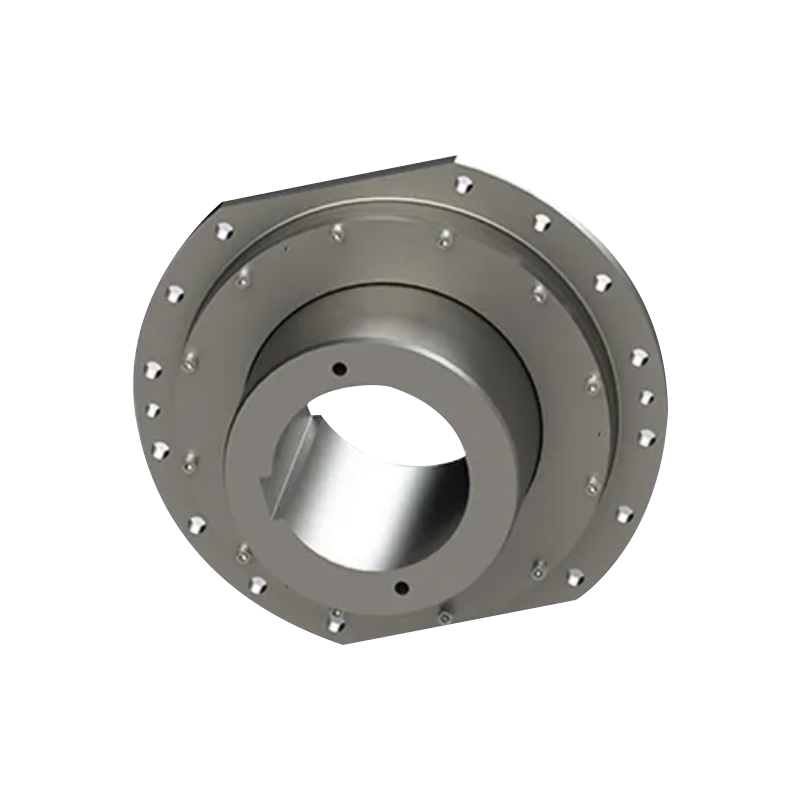

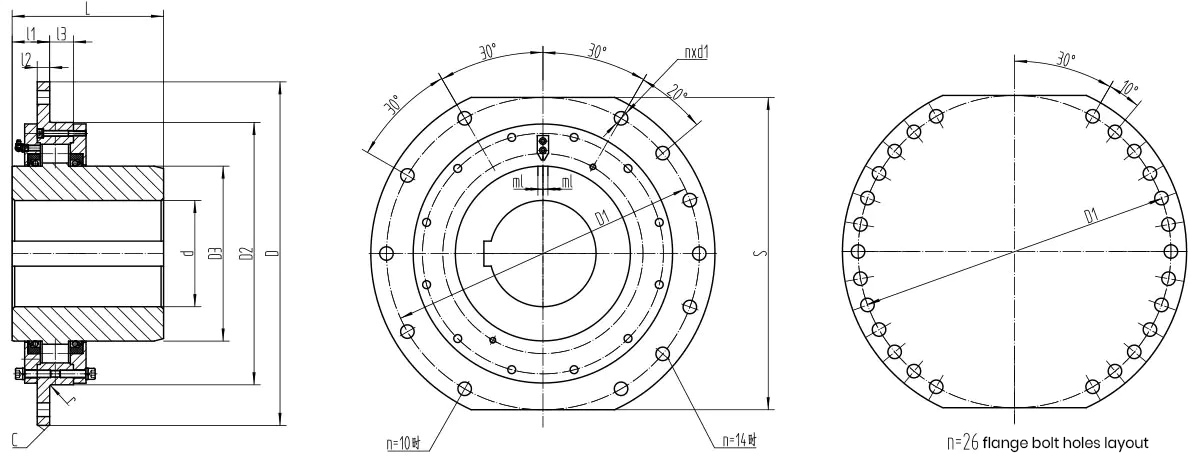

Acoplamento de eixo cilíndrico tipo QGCA, acoplamento de rolo esférico (Q/YJ 16030X-2018)

O acoplamento de tambor QGCA é um componente de transmissão de alta resistência com rolo esférico. Seu design central consiste em rolos esféricos e furos de eixo cilíndricos, adequados para conectar tambores e redutores em guindastes, metalurgia, etc. Possui forte capacidade de carga, compensação de deslocamento angular, baixo momento de flexão adicional e manutenção conveniente. Aqui estão suas características detalhadas de desempenho:

Características principais de desempenho

Excelente transmissão de alta resistência e suporte de carga radial: Os rolos esféricos são distribuídos uniformemente para transferir torque, com torque nominal variando de 4 kN·m a 900 kN·m e força radial permitida atingindo 16,5 kN a 520 kN. É compatível com vários graus de trabalho M3-M8 e pode suportar condições frequentes de partida-parada e impacto, com um aumento de 30% na capacidade de suporte em comparação com acoplamentos tradicionais do tipo dente.

Capacidade moderada de compensação de deslocamento angular: O contato esférico entre os rolos esféricos e os furos pode compensar deslocamentos angulares de até 1,5°, adequados para erros de instalação e deformações da estrutura, reduzindo os requisitos de precisão do alinhamento do eixo e evitando tensões adicionais concentradas.

Baixo momento fletor adicional e alta estabilidade: O contato esférico também funciona como um rolamento autoalinhante, reduzindo significativamente o momento de flexão adicional no eixo de saída do redutor e reduzindo o risco de fadiga do sistema de eixo; a transmissão estriada involuta é suave, com baixo ruído operacional, e a presença de um dispositivo indicador de desgaste facilita o monitoramento das condições.

A combinação de furos de eixo cilíndricos e rolos esféricos combina as vantagens do processamento e montagem convenientes de furos cilíndricos e forte versatilidade com a capacidade de compensação de autoalinhamento dos rolos esféricos, resultando em boa adaptabilidade e menores requisitos para alinhamento do eixo.

Estrutura compacta e eficiente: As dimensões axiais e radiais otimizadas permitem alto torque e suporte de carga radial em um espaço limitado, atendendo aos requisitos de layout compacto de equipamentos pesados.
