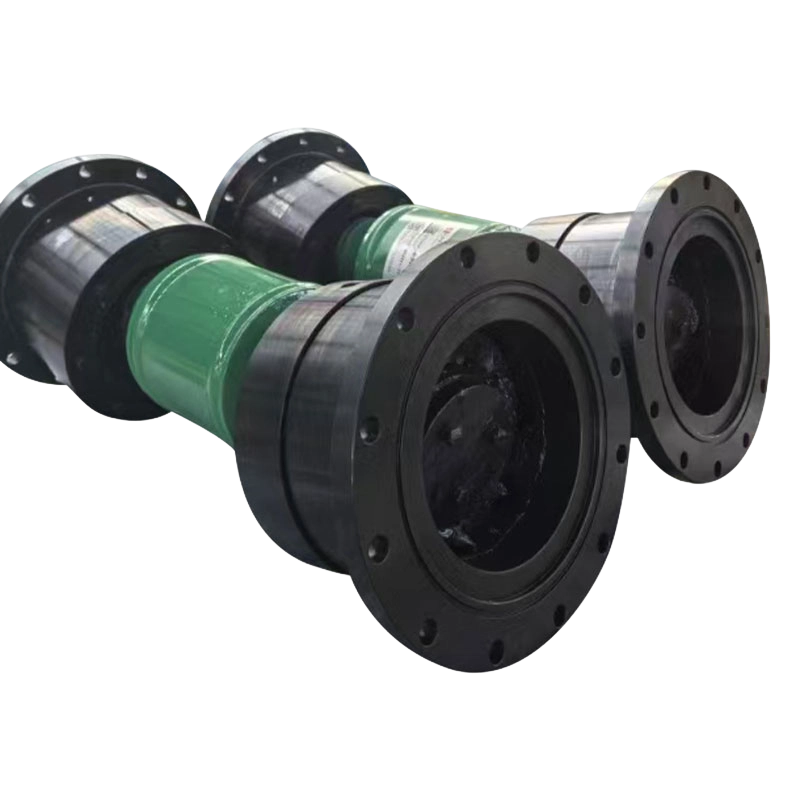

Acoplamento universal de gaiola esférica tipo QWL

Características principais e análise de aplicação do acoplamento universal de gaiola esférica tipo QWL
O acoplamento universal de gaiola esférica tipo QWL é um componente de transmissão de alta precisão. Sua principal vantagem reside em garantir a transmissão síncrona de dois eixos. Mesmo quando há um ângulo axial ou um leve deslocamento radial e axial entre os dois eixos, ele ainda pode atingir rotação em velocidade constante. Esta é também a principal característica que o distingue dos acoplamentos universais comuns de eixo transversal.

1. Parâmetros técnicos principais
Faixa de torque nominal: 180–10000 N·m, que atende aos requisitos de torque de cenários de transmissão média e pesada.
Diâmetro rotativo: 85–275 mm. O diâmetro rotativo determina o limite do espaço de instalação do acoplamento, sendo necessário corresponder às dimensões radiais de instalação do equipamento durante a seleção do modelo.
Ângulo máximo do eixo: β≤14°–18°. O limite superior do ângulo do eixo varia ligeiramente entre as diferentes especificações dos acoplamentos QWL. No uso real, o ângulo do eixo deve ser controlado dentro da faixa nominal para evitar a redução da eficiência da transmissão de torque e o agravamento do desgaste dos componentes.

2. Princípio da Transmissão Síncrona

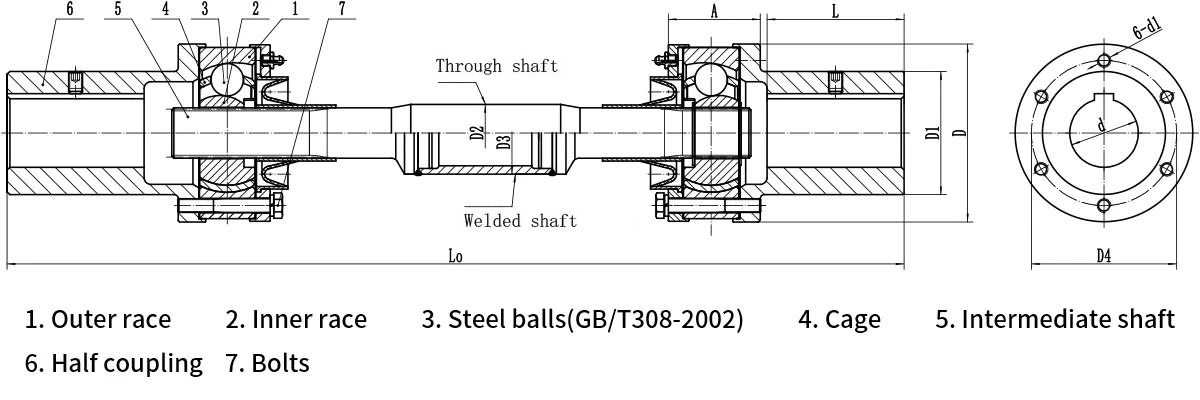

O núcleo da estrutura da gaiola esférica é que as esferas de aço rolam puramente nas janelas da gaiola esférica, bem como nas pistas interna e externa. Os centros das pistas interna e externa coincidem com o centro do acoplamento. Isso garante que, quando houver um ângulo entre os eixos, a trajetória de transmissão das esferas de aço permaneça simétrica o tempo todo, realizando assim a consistência completa das velocidades angulares do eixo de entrada e do eixo de saída e atendendo aos requisitos de transmissão síncrona.

3. Cenários de Aplicação

Devido às suas características de sincronismo, transmissão estável e resistência ao impacto, é amplamente utilizado em equipamentos com altos requisitos de precisão de transmissão, incluindo:

• Máquinas metalúrgicas (por exemplo, transmissão de laminadores em mesa de rolos)
• Equipamento pesado de mineração
• Linhas transportadoras de alta precisão
• Máquinas de construção (por exemplo, mecanismo de giro de guindastes)
• Sistema de acionamento por fuso de máquinas-ferramentas CNC

4. Notas sobre a seleção de modelos
Verifique o torque real transmitido e reserve um fator de segurança de 1,2–1,5 vezes para evitar danos por sobrecarga.
Confirme o ângulo do eixo entre os dois eixos, que não deve exceder o limite superior nominal do acoplamento desta especificação.
Combine o diâmetro rotativo do espaço de instalação e leve em consideração a forma de conexão das extremidades do eixo (como conexão de chave, conexão de luva de expansão, etc).
Se o ambiente de trabalho contiver poeira ou meios corrosivos, uma estrutura de vedação e proteção correspondente deverá ser selecionada.
