Acoplamento elástico em forma de ameixa tipo MCS (Q/YM 35014X-2018)

O acoplamento elástico de formato de pêssego é comumente referido como acoplamento de mandíbulas ou acoplamento de aranha na indústria.

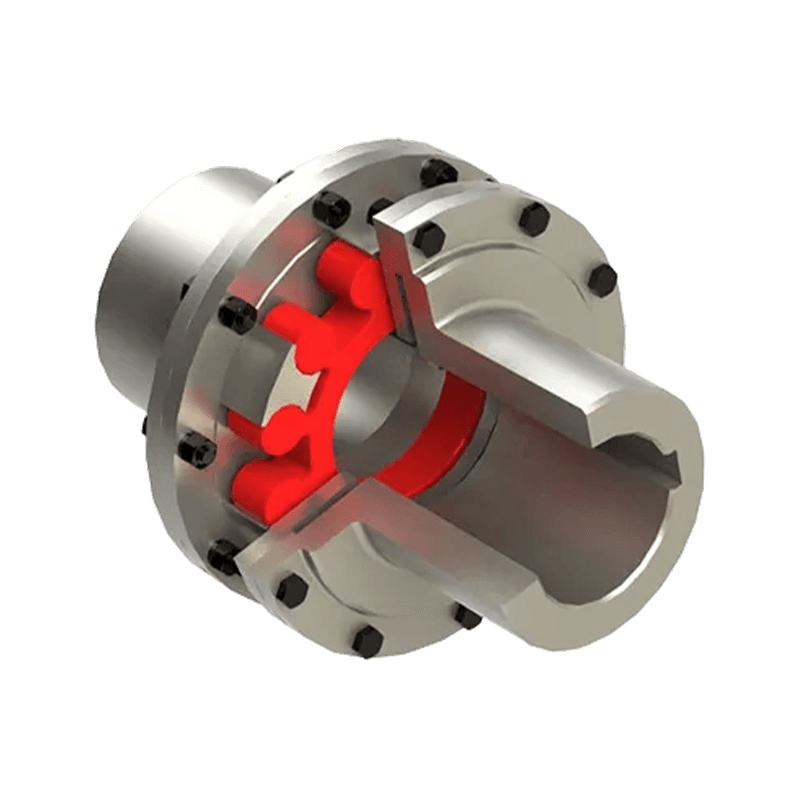

Características estruturais do acoplamento elástico tipo MCS em forma de ameixa

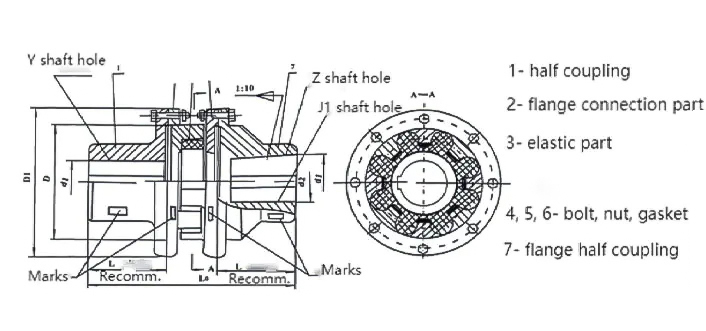

Componentes básicos: Composto principalmente por dois semi-associadores de flange com garras salientes, peças de conexão de flange, elementos elásticos em forma de ameixa, parafusos, porcas e anilhas, etc. Os elementos elásticos em forma de ameixa são colocados entre as garras salientes dos dois semi-associadores para realizar a conexão dos dois semi-associadores.

Design de flange dupla: Ambas as extremidades estão equipadas com discos de flange. Através de componentes de conexão, como parafusos, eles podem ser conectados às flanges ou superfícies de instalação de outros equipamentos, tornando a instalação mais conveniente e estável e garantindo a coaxialidade do acoplamento e a conexão do equipamento.

Características de desempenho

• Forte capacidade de compensação de deslocamento: Quando há um deslocamento relativo entre os dois eixos, os elementos elásticos sofrem uma deformação elástica correspondente, alcançando assim a compensação automática, e podem compensar os deslocamentos radiais, angulares e axiais entre os dois eixos dentro de um determinado intervalo.
• Boa absorção de choque e efeito de amortecimento: Os elementos elásticos têm boa elasticidade, o que pode absorver e amortecer eficazmente a vibração e o impacto no processo de transmissão, reduzir o ruído, proteger os componentes de transmissão do equipamento e prolongar a vida útil do equipamento.
• Alta eficiência de transmissão: A eficiência geral de transmissão pode atingir mais de 99% e pode transferir eficientemente o binário, garantindo a fiabilidade da transmissão de potência.
• Operação estável e confiável: Possui bom desempenho de isolamento elétrico, o que pode evitar a influência da interferência elétrica na operação do equipamento.
• Fácil manutenção: A estrutura é simples, não requer lubrificação, a carga de trabalho de manutenção é pequena e pode operar continuamente por um longo tempo.
• Ampla aplicabilidade: Adequado para condições de trabalho com partidas frequentes, rotação para frente e para trás, velocidade média, torque médio e alta confiabilidade. A temperatura do ambiente de trabalho é de -35 ℃ a +80 ℃, a transmissão de torque nominal é de 25-12500 N・m e a velocidade permitida é de 1500-15300 r/min.
