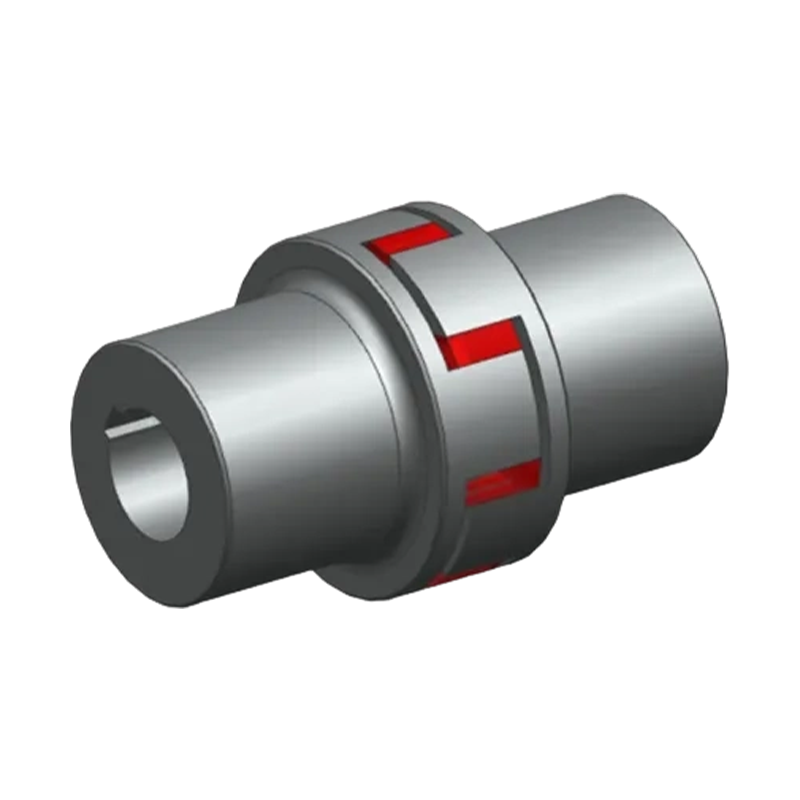

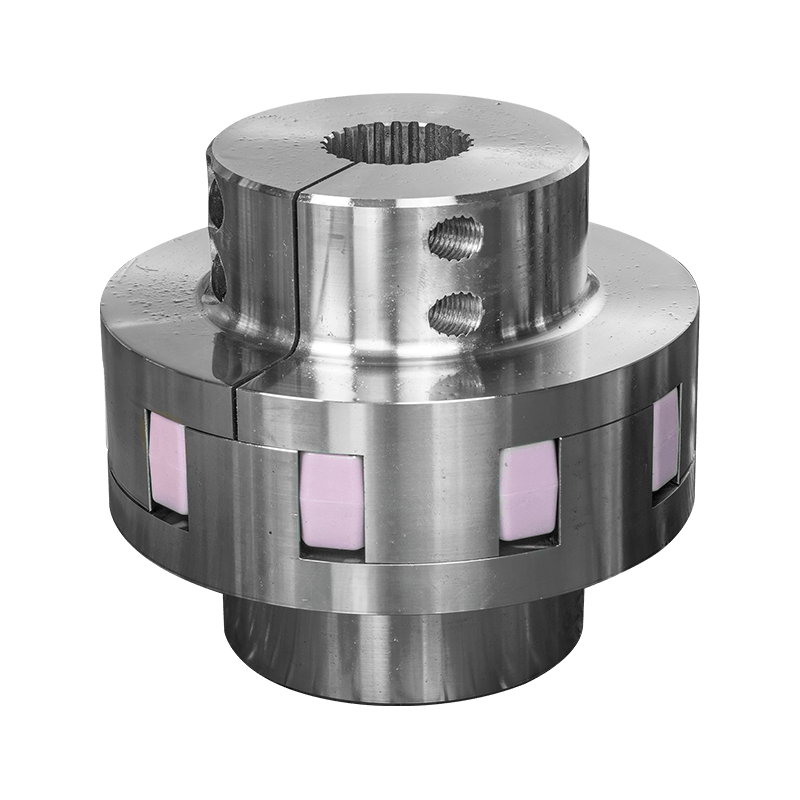

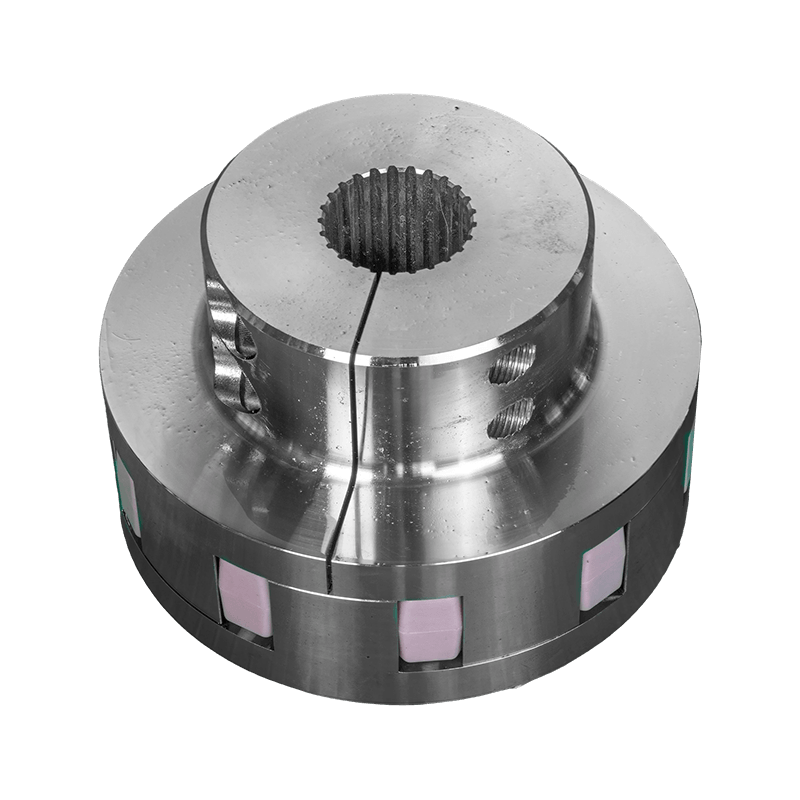

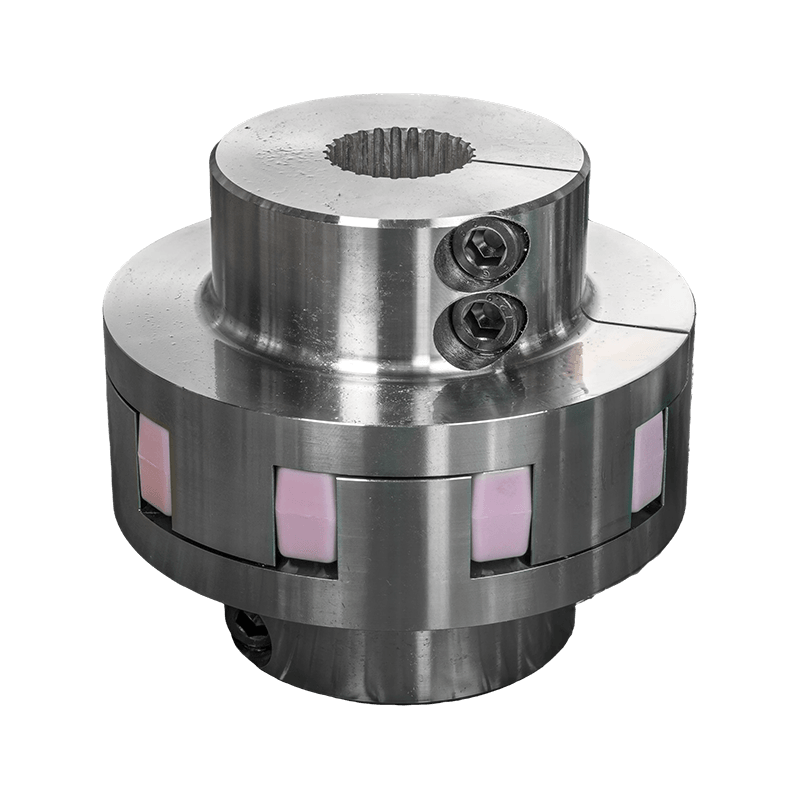

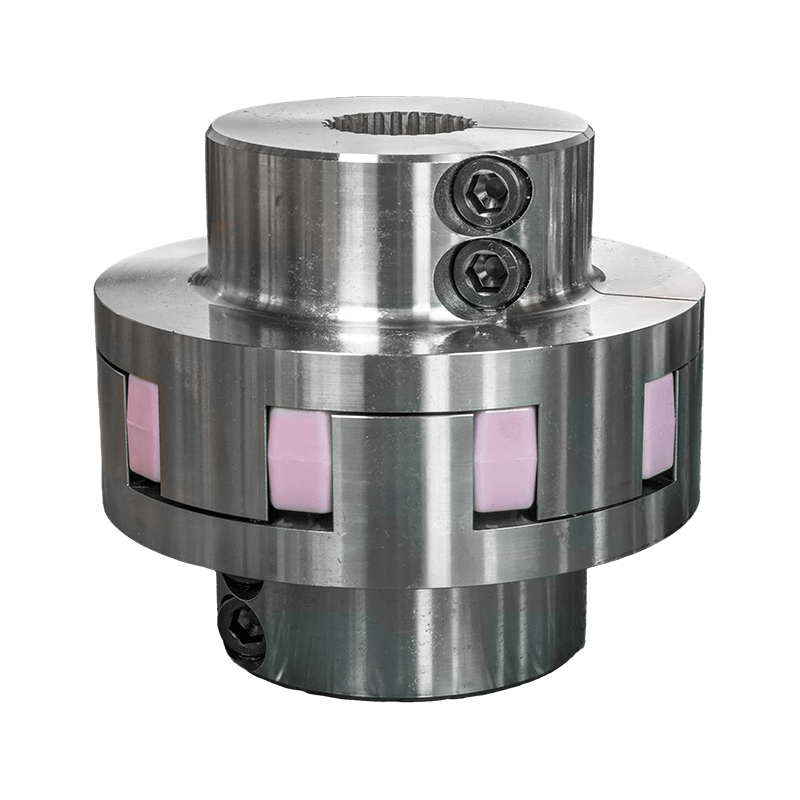

Acoplamento elástico estrela tipo XC (Q/YX36019X-2018)
O que é conhecido como acoplamento elástico em formato de pessegueiro é também chamado de acoplamento de mandíbulas ou acoplamento de aranha.
Desempenho da estrutura:
1. Tamanho compacto, pequena inércia.
2. O acoplamento é feito de plásticos de engenharia como componentes elásticos, amortecedor, absorção de choque, resistência ao desgaste, temperatura de trabalho -35-+80 °C; livre de manutenção.
3. O elastómero é limitado por um bloco de garra convexo, que pode evitar a deformação interna causada pelo impacto e a deformação externa causada pela força centrífuga. A grande superfície côncava da garra convexa torna a pressão superficial sobre o dente involuto pequena, e o dente não se desgasta nem se deforma, mesmo que seja submetido a sobrecarga.
4. Instalação por inserção do eixo.
- Parâmetros do produto
- Enviar mensagem
PARÂMETROS TÉCNICOS

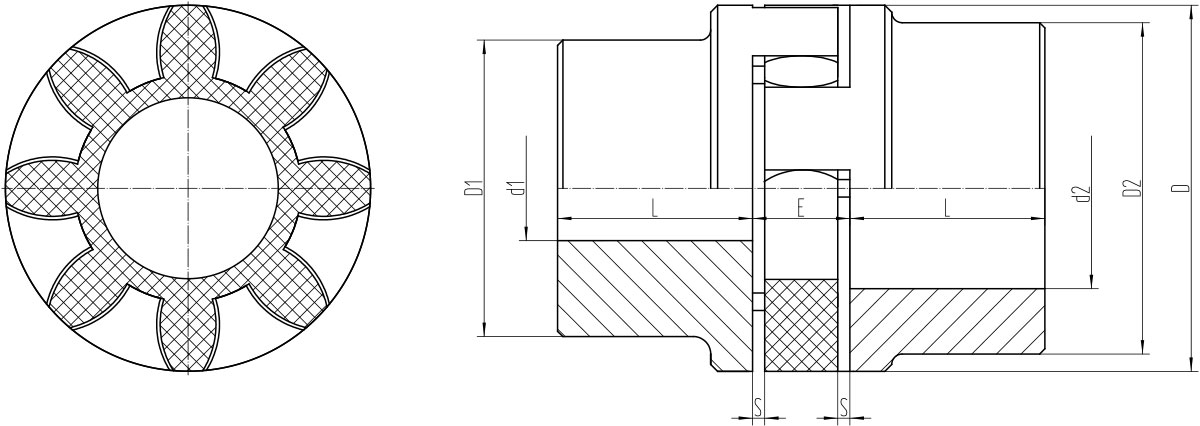

Parâmetros básicos e principais dimensões do acoplamento elástico estrela XC
| Tipo | Torque nominal Tn/N•m | Velocidade permitida [n]/r.min⁻¹ | Diâmetro do furo do eixo d₁,d₂ | Comprimento do furo do eixo EU |
D | D₁ | D₂ | E | S | Momento de inércia I/kg·m² | Massa /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
Nota: Consulte nossa empresa para outras estruturas de LX
