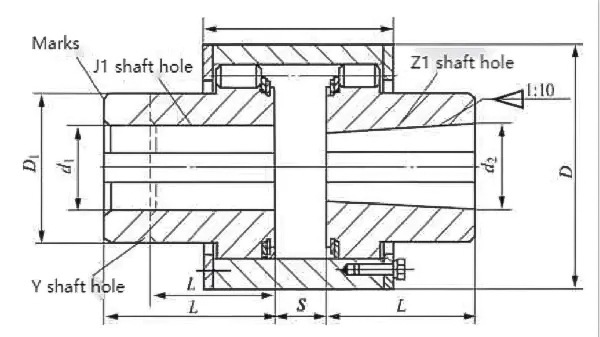

Acoplamento de engrenagem de pino elástico com furo de eixo cônico tipo ZCD (Q/YZ33007X-2018)

Acoplamento elástico de pinos com eixo cónico tipo ZCD Característica principal

1. Excelente ajuste do furo cónico: Uma extremidade é um furo cónico, que é apertado pela superfície cónica, alcançando alta precisão de alinhamento e instalação e desmontagem convenientes. É adequado para conexão direta com o eixo de saída cónico do motor/redutor de engrenagens, garantindo uma transmissão de torque estável e confiável.

2. Transmissão de torque eficiente e para serviços pesados： A faixa de torque nominal é ampla (até várias centenas de milhares de N·m), com um diâmetro de rotação menor, volume menor e peso mais leve sob o mesmo torque, o que pode substituir parcialmente o acoplamento do tipo dentado.

3. Capacidade de compensação tridimensional: O pino elástico e a ranhura dentada podem compensar desvios axiais (cerca de 1,5~2,5 mm), radiais (cerca de 0,3~0,6 mm) e angulares (cerca de 0,5°), adaptando-se a erros de instalação e deformações das condições de trabalho.

4. Sem manutenção e baixo ruído: O pino de nylon é autolubrificante, não requer lubrificação adicional e é limpo e ecológico; a estrutura é simples e o pino pode ser substituído removendo a placa de proteção, com baixos custos de manutenção.

5. Estrutura simples e fácil fabricação: Poucas peças, não requer processamento de engrenagens de alta precisão, ciclo de fabricação curto e custo mais baixo.

6. Condições de trabalho e limitações:  A faixa de temperatura de trabalho é de -20 ℃ a +70 ℃, adequada para máquinas em geral com cargas médias a pesadas e partidas e paradas frequentes; a redução de vibração e ruído é média, não sendo adequada para ocasiões com requisitos rigorosos de controle de vibração/ruído, alta velocidade ou temperaturas extremas.

7. Proteção contra sobrecarga: Quando sobrecarregado, o pino elástico pode se deformar ou quebrar para proteger os principais componentes da transmissão (como o motor e o redutor).

Resumo
Com o orifício cónico do eixo, é possível obter um alinhamento de alta precisão e uma montagem/desmontagem conveniente. Também apresenta transmissão e torção de carga pesada, bem como compensação de três elementos. Não requer lubrificação e é fácil de manter, tornando-o uma escolha económica para sistemas de extensão de eixo cónico de média e alta resistência.
